Die schaltbare Fensterfolie verbaute Technologie verändert mit Dauerstrom die Durchsichtigkeit der Folie von transparent zu blickdicht. Schaltbare LC (Flüssigkristall) Folie ist eine hochwertige-, elektrisch leitende Kunststoff-Folie aus PET. Die einlaminierten Flüssigkristalle richten sich bei anliegender Spannung aus.
In Weiß, Schwarz, Grau, Blau, Grün und Rot. Die schwarze Folie kommt häufig als Sichtschutz zum Einsatz. Die graue Folie eignet sich bestens zur Rückprojektion bei hellem Umgebungslicht.
SwitchView TL42
Das Anbringen der Kabel erfolgt nach Wunsch, vorzugsweise an der längeren Kante. Bei Anschlüssen an der kurzen Seite bei Hochformaten Größen ist folgendes zu beachten. Bei einem Seitenverhältnis größer 1:4, befinden sich Kabel Konnektoren jeweils an den gegenüberliegenden Seiten. Beratung erforderlich.
Die Anschlusskabel zur Folie sind zweiadrig mit 0,75mm² bei einer Kabellänge bis 5 Meter Kabelquerschnitt. 10-20 M 2,5mm.
Der Hersteller gibt die Lebensdauer mit >80.000 Stunden im eingeschalteten Zustand (durchsichtig) an. Die Herstellergarantie liegt bei 2 Jahren. Fragen Sie uns nach einer Erweiterungsgarantie L 5 Jahre, XL 10 Jahre.
Primäre 230 V
Sekundär 65V AC/ Bzw. 50V / 38V 24V / 12V (Folie)
Jede schaltbare Fensterfolie wird von uns werksseitig mit zwei Anschlusskabeln versehen. Anschließend werden diese mit der Powerbox (Transformator) verbunden. Die Verkabelung erfolgt vorzugsweise im Fensterrahmen unter den Glashalteleisten oder zwischen Glaskante und Rahmen. Dafür müssen die Glashalteleisten entfernt werden. Bei rahmenlosen Ganzglasanlagen und Glastrennwänden, lässt sich das Anschlusskabel mit einer Abdeckschiene verdecken.
Es lassen sich beliebig viele Folien über einen Trafo (Powerbox) schalten. Dabei wird die in Summe angegebenen Quadratmetergrenzen (7m², 14m², 26m², 28m², 50m², 60m²) nicht überschritten. Die Zuleitungen können beliebig lang sein.
Der maximale Stromverbrauch liegt bei 8 Watt pro Quadratmeter in der Stunde.
Die einfachste Variante ist die, schaltbare Fensterfolie über einen handelsüblichen Lichtschalter zu bedienen. Eine elegantere Form des Schaltens bietet der Touch-Sensor mit Glasoberfläche. Dieser ist in den Farben Schwarz und Weiß erhältlich. Zudem kann man diesen Schalter mit einer Funkfernbedienung koppeln. Dadurch kann der Bediener die Fensterfolie drahtlos ein- und ausschalten. Mehrteilige Folienelemente auf großen Glasflächen lassen sich miteinander verbinden und ebenfalls über nur einen Schalter bedienen. Weiterhin besteht die Möglichkeit der Steuerung über eine Zeitschaltuhr. Für visuelle Effekte lassen sich einzelne Folienelemente wie ein Lauflicht oder in zufälliger Reihenfolge schalten. In Verbindung mit einer gekoppelten Lichtquelle oder einem Beamer werden interessante Effekte erzielt.
Bei TL 42: Wenn Spannung anliegt schaltet die Folie auf klar durchsichtig. Umgekehrt DCS auf Anfrage.

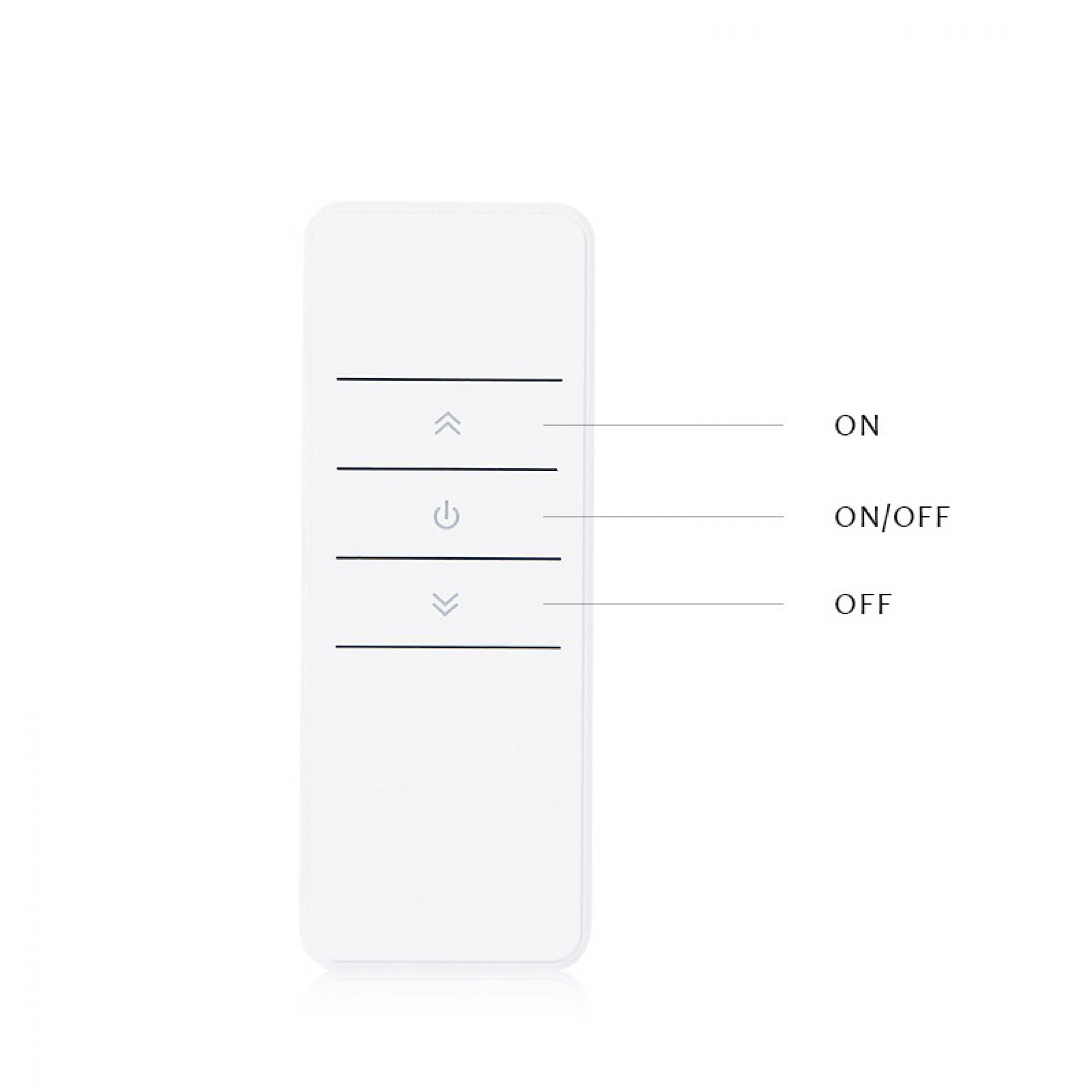

Ja! Die entsprechende Powerbox ist per Drehschalter oder auch drahtlos per Funk schaltbar und dimmbar. Bitte bei Bestellung angeben, ob die Power box und die Folie mit Dimmfunktion ausgerüstet sein soll.
Das Anbringen schaltbare Folie erfolgt immer auf der Innenseite. Infolge dessen schützt man sie dabei vor schädlichen Witterungseinflüssen.
Die Folien bringt man auf Stoß mit einem Abstand von min. ca. 1mm an. Anschließend versiegelt der Folierer die entstandene Fuge. Das dazu verwendete glasklare und neutral vernetzende Silikon zieht man danach glatt ab. Daher vermeidet man durch das Putzen entstandene- und dauerhaft sichtbare Schmutzkanten.
Nein, nicht unbedingt. Es macht natürlich Sinn um die Anschlusskabel zu im Rahmen zu „verstecken“. Andererseits lassen sich diese aber auch einfach mit einer Aluschiene kaschieren. Deswegen kommen auf Glastrennwänden und Ganzglasanlagen meistens Abdeckschienen. Diese sind standardmäßig in silberfarbigem Aluminium erhältlich.
Ja, sie lässt sich ganz einfach an einem Stück abziehen.
Schaltbare Folie lässt sich mit unserem Spezialreiniger reinigen. Bitte dabei nur feucht und nicht triefend nass abwischen. Von abrasiven Mitteln wie Scheuerbürsten, Scheuermilch o.ä. raten wir dringend ab.
Die Powerboxen (Trafos) sind nicht aktiv belüftet und arbeiten daher völlig geräuschlos.
Nein. Die Powerbox transformiert die eingehende Wechselspannung von 230V auf eine ausgehende Wechselspannung von 65 Volt.
Ja, schaltbare Folie blockt 99% der eintreffenden UV-A und UV-B Strahlen.
Produkt TL42 U
Hierzu bieten wir im Blog detaillierte Step-by-Step Vorgehenweise zur Montage und Installation der schaltbare Folie: MONTAGEANLEITUNG.
Wir bieten Seminare für diverse Zielgruppen. Schauen Sie bitte in unseren Blog nach passendem Seminar: SEMINAR-BLOG.
Weiterhin könnne Sie uns über die Whatsapp, E-Mail und Telefon erreichen.
Wir schneiden nach Ihren Maßangaben. Für diese geometrischen Konturenschnitte, wie Trapez,, Dreiecke usw. wählen Sie bitte unter „Konfiguration“ „Zuschnitt nach Modell“.
.png)
Montageanleitung
Installation- Aufbauanleitung PDLC
Technische Daten Datenblatt Spannungswandler
Input 220V / Output 48/65V AC 50Hz
Installationsanleitung
Jede Scheibe hat 2 Kupferstreifen mit min. eine Kupferfahne. Auf jeweils (A+B) einer Kupferfahne der jeweiligen Kupferstreifen
muss ein Kabel mit 0,5 mm bis 1,25mm Durchmesser angelötet werden. Die andere Kupferfahne ist immer als Ersatz geeignet
für den Fall eines Kabelbruch oder Fahnenrisses. Dann müssen die Kupferfahnen mit einem Isolierband abgedeckt werden.
Dann erneuter Schalttest

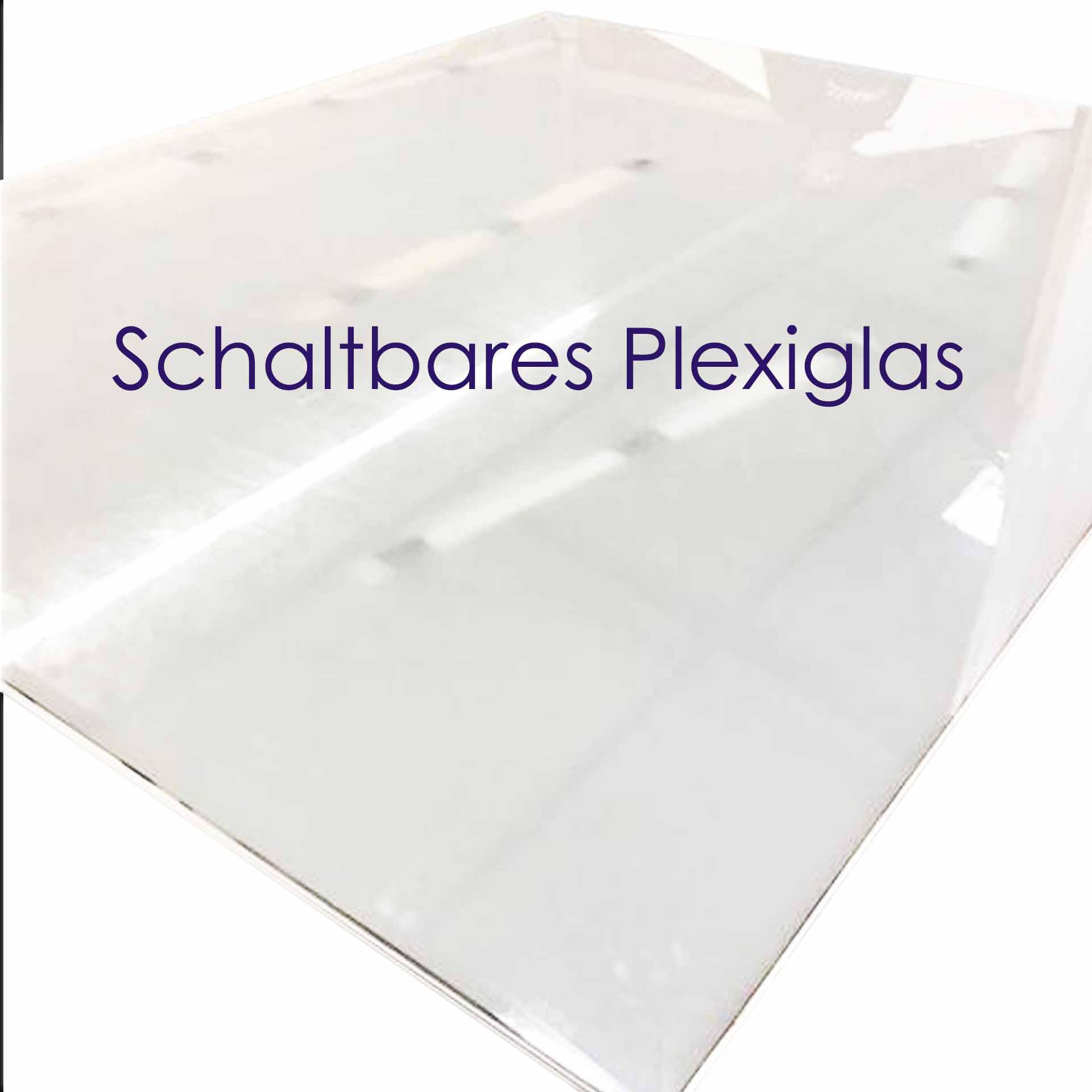

Schaltbares Glas Platten ( Folie / Glas / Plexiglas) benötigen einen Transformator, weil sie zwischen 48 bis 65 V AC betrieben werden.
Alle Transformatoren werden zuvor vom Glas Produzenten mit der entsprechenden benötigten Spannung für jede Bestellung programmiert.
Transformatoren sollten an einer zugänglichen Stelle im Fall der Wartung und Ersetzung angebracht werden. (Revisionsklappe
Metallrahmen, die in Kontakt mit elektrischen Leitungen haben können, sollten einen Erdungsanschluß (Masseleitung) haben.
MESSUNG
Stellen Sie vor dem Einschalten des Strombetriebs die Widerstandsmessung sicher, damit die Verbindung zwischen der schaltbaren
Gläsern testen können. Isolieren sie die Metallrahnem.
LEISTUNG & VERBRAUCH
Schaltbares Glas nutzt etwa 8 W/ m2, wenn die Platten aktiviert sind (klar Zustand).
Schaltbare Glas Platten werden auch Wunsch mit elektrischen Kabeln für jeden Anschluss geliefert.
Gesamtdurchmesser von jedem Kabel ist 2,5 mm². Sollte die Länge dieser Kabel nicht lang genug sein,
verwenden Sie 0,8 mm2 Kupferkabel, diese haben wetterfeste Isolationseigenschaften (18 AWG).
Schaltbares Glas Platten haben Schmelzformen, die elektrischen Verbindungen zu kapseln.
Ziehen Sie nicht an die Kabel, weil sie brechen könnten und damit der elektrische Fluss unterbrechen
könnte. Sollten diese versehentlich beschädigen, so bitte kontaktieren sie uns.
Unter keinen Umständen sollte der Transformator geöffnet werden. Die Garantie wird nicht
angewendet werden, sollte eine der oben genannten nicht gefolgt werden. Jede Art von Silikon
darf (andere als die von Glas vorgesehen) nicht verwenden, sonst wird das Produkt drastisch
und irreversibel geschädigt. Die Garantie wird die Verwendung von anderen Silikone nicht decken.
Siehe Allgemeine Geschäftsbedingungen. Um die Leistungsabgabe des Transformators zu aktivieren,
verwenden Sie einen unipolaren Schalter. Stellen sie sicher, dass der Schalter und Trafo eine Schaltung bilden.
Weitere Hinweise:
Im Falle der Verbindung verschiedener Glasplatten an den Transformator müssen die Verbindung parallel sein.
Jedes Glas hat zwei Kupferzungen an jedem Kupferstreifen. Diese werden mit jeweils zu einem Kabel verlötet.
Die Lötstellen sollten mit hitzebeständigem Isolierband versiegelt werden.
Kabel sollten mit mindestens 4mm Abstand über einender liegen.
Wichtige Tipps:
Schaltbares Glas sollte aufgrund der hohen Kosten vor der Installation an einer kleinen Folie gestet werden.
Auch Elektrischer sind Menschen. Hier fragen Sie unser Team nach ein kleines Leihmuster zum testen.
Zur Unterstützung Ihrer Projekte liefern wir vorab die Spannungswandler und unterstützen Sie bei der
Installation. Da die Schaltbaren Gläser einige Zeit der Produktion in Anspruch nehmen, nutzen sie diese Zeit um die Elektrizität so vor zu bereiten, damit das Anbringen der Gläser nicht viel Zeit in Anspruch nehmen wird.
Hier leihen wir Ihnen nach Anfrage gerne ein Testmuster um die Fiktionen zu testen.
Achtung:
Kupferstreifen könnten auf gegenüberliegende Seiten liegen.
Wichtige Hinweise bei Gebrauch:
Glas muss täglich einmal geschaltet werden
Installation- Aufbauanleitung PDLC
Technische Daten Datenblatt Spannungswandler
Input 220V / Output 48/65V AC 50Hz
Installationsanleitung
Jede Scheibe hat 2 Kupferstreifen mit min. eine Kupferfahne. Auf jeweils (A+B) einer Kupferfahne der jeweiligen Kupferstreifen
muss ein Kabel mit 0,5 mm bis 1,25mm Durchmesser angelötet werden. Die andere Kupferfahne ist immer als Ersatz geeignet
für den Fall eines Kabelbruch oder Fahnenrisses. Dann müssen die Kupferfahnen mit einem Isolierband abgedeckt werden.
Dann erneuter Schalttest
Schaltbares Glas Platten ( Folie / Glas / Plexiglas) benötigen einen Transformator, weil sie zwischen 48 bis 65 V AC betrieben werden.
Alle Transformatoren werden zuvor vom Glas Produzenten mit der entsprechenden benötigten Spannung für jede Bestellung programmiert.
Transformatoren sollten an einer zugänglichen Stelle im Fall der Wartung und Ersetzung angebracht werden. (Revisionsklappe
Metallrahmen, die in Kontakt mit elektrischen Leitungen haben können, sollten einen Erdungsanschluß (Masseleitung) haben.
MESSUNG
Stellen Sie vor dem Einschalten des Strombetriebs die Widerstandsmessung sicher, damit die Verbindung zwischen der schaltbaren
Gläsern testen können. Isolieren sie die Metallrahnem.
LEISTUNG & VERBRAUCH
Schaltbares Glas nutzt etwa 8 W/ m2, wenn die Platten aktiviert sind (klar Zustand).
Schaltbare Glas Platten werden auch Wunsch mit elektrischen Kabeln für jeden Anschluss geliefert.
Gesamtdurchmesser von jedem Kabel ist 2,5 mm². Sollte die Länge dieser Kabel nicht lang genug sein,
verwenden Sie 0,8 mm2 Kupferkabel, diese haben wetterfeste Isolationseigenschaften (18 AWG).
Schaltbares Glas Platten haben Schmelzformen, die elektrischen Verbindungen zu kapseln.
Ziehen Sie nicht an die Kabel, weil sie brechen könnten und damit der elektrische Fluss unterbrechen
könnte. Sollten diese versehentlich beschädigen, so bitte kontaktieren sie uns.
Unter keinen Umständen sollte der Transformator geöffnet werden. Die Garantie wird nicht
angewendet werden, sollte eine der oben genannten nicht gefolgt werden. Jede Art von Silikon
darf (andere als die von Glas vorgesehen) nicht verwenden, sonst wird das Produkt drastisch
und irreversibel geschädigt. Die Garantie wird die Verwendung von anderen Silikone nicht decken.
Siehe Allgemeine Geschäftsbedingungen. Um die Leistungsabgabe des Transformators zu aktivieren,
verwenden Sie einen unipolaren Schalter. Stellen sie sicher, dass der Schalter und Trafo eine Schaltung bilden.
Weitere Hinweise:
Im Falle der Verbindung verschiedener Glasplatten an den Transformator müssen die Verbindung parallel sein.
Jedes Glas hat zwei Kupferzungen an jedem Kupferstreifen. Diese werden mit jeweils zu einem Kabel verlötet.
Die Lötstellen sollten mit hitzebeständigem Isolierband versiegelt werden.
Kabel sollten mit mindestens 4mm Abstand über einender liegen.
Wichtige Tipps:
Schaltbares Glas sollte aufgrund der hohen Kosten vor der Installation an einer kleinen Folie gestet werden.
Auch Elektrischer sind Menschen. Hier fragen Sie unser Team nach ein kleines Leihmuster zum testen.
Zur Unterstützung Ihrer Projekte liefern wir vorab die Spannungswandler und unterstützen Sie bei der
Installation. Da die Schaltbaren Gläser einige Zeit der Produktion in Anspruch nehmen, nutzen sie diese Zeit um die Elektrizität so vor zu bereiten, damit das Anbringen der Gläser nicht viel Zeit in Anspruch nehmen wird.
Hier leihen wir Ihnen nach Anfrage gerne ein Testmuster um die Fiktionen zu testen.
Achtung:
Kupferstreifen könnten auf gegenüberliegende Seiten liegen.
Wichtige Hinweise bei Gebrauch:
Glas muss täglich einmal geschaltet werden
- Das Glas muss monatlich mindestens 2 Stunden im OFF Modus ruhen
- Das Glas muss vor Nässe geschützt werden.
- Es Dürfen keine säurebeständigen Silikone benutzt werden
- Dimmer dürfen nur nach Freigabe von Smart Glas benutzt werden
- Der Aufbau von Isolierglas muss mit Smart Glas konzipiert werden
- Für die aufkaschierbare Folie gelten weitere zu Wichtigen beachtenden Regeln
